Adapter mit festem Flansch mit TABELLE

Adapter mit festem Flansch mit TABELLE

：SS316 TYPE FA
Beschreibung: Adapter x Feste Flansch
Flansch: TABELLE D, TABELLE E, TABELLE D/E
Material: SS316
Größen: 1" bis 6"
Flanschfläche: FF
Zur Anfrage hinzufügen
print Kontakt
Spezifikation

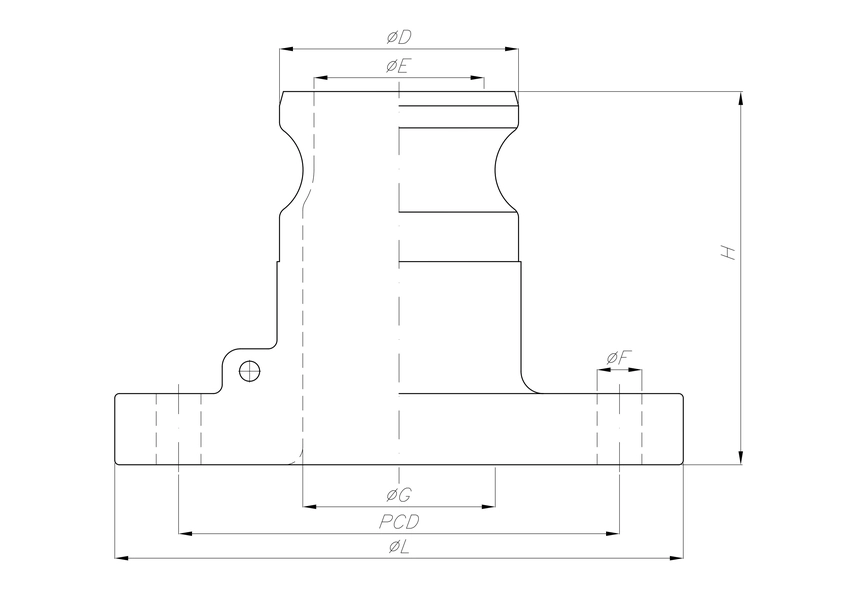

Adaptor with Fixed Flange with TABLE
MM ZOLL øD øE øG øL H øF PCD Bolzenlöcher Flanschfläche
25 1” 37 24 24 115 74 14 83 4 FF
40 1½” 53 38 38 134 84 14 98 4 FF
50 2” 63 48 47 150 89 18 114 4 FF
65 2½” 76 59 58 164 98 18 127 4 FF
80 3” 92 74 74 184 100 18 146 4 FF
100 TABELLE D 4” 120 102 102 214 106 18 178 4 FF
100 TABELLE E 4” 120 102 102 214 106 18 178 8 FF
150 TABELLE D 6” 176 157 168 280 100 18 236 8 FF
150 TABELLE E 6” 176 157 168 280 100 22 236 8 FF
